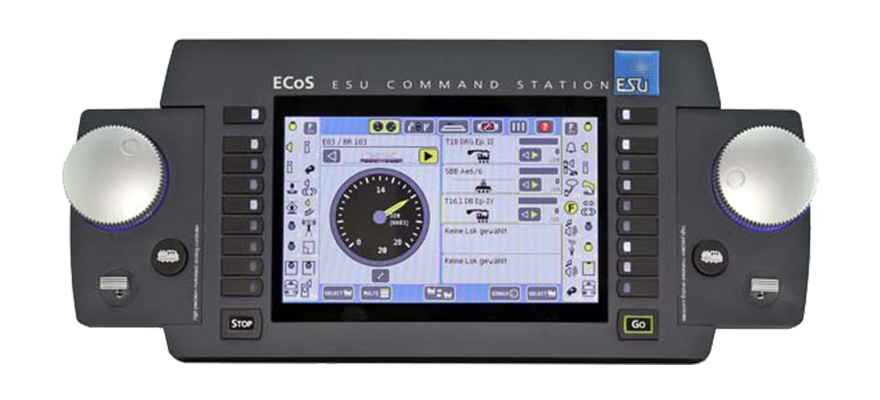

Centrale Digitale ECOS 2.5 (Nouvelle génération) ESU-50220

Centrale Digitale ECOS 2.5 (Nouvelle génération) ESU-50220

La Nouvelle Centrale ESU ECoS 50220 représente la troisième génération de notre célèbre centrale ECoS. Cette centrale digitale multiprotocole est conçue pour offrir une performance et une flexibilité exceptionnelles pour les amateurs de modélisme ferroviaire, que vous soyez débutant ou expérimenté.

Caractéristiques Techniques

Matériel

• Booster H4 :
  • Sortie à charge continue de 6,0 A
• Détecteur à retour bidirectionnel RailCom® :
  • Dispositif de coupure intégré (« détecteur global »)
• Connexion de piste de programmation H4 :
  • Nominale 0,6 A
• Écran Couleur TFT 7 pouces :
  • Écran tactile avec résolution d’affichage de 800×480 pixels
• Contrôleur :
  • ARM 720T 32 bits, ROM flash 64 Mo, RAM 32 Mo, système d’exploitation Linux®
  • Coprocesseur temps réel 16 bits
• Commandes :
  • 2 papillons potentiométriques motorisés avec butée
  • Deux joysticks analogiques bidirectionnels
  • Deux touches à 9 fonctions plus une touche stop-and-go
• Connexions :
  • 3 prises d’entrée pour les systèmes ECoSlink
  • Connexion pour extension de bus ECoSlink
  • Entrée booster isolée galvaniquement pour boosters externes DCC ou Märklin® 6017
  • Entrée ECoSniffer isolée galvaniquement pour la connexion d’anciennes unités
  • Entrée de bus S88 isolée galvaniquement pour les dispositifs de rétroaction
  • Connexion Ethernet 10/100 Mbits (RJ45)
  • 1 module ECoSlot pour entrée récepteur radio

Logiciel

• Protocole DCC :
  • 14, 28, 128 pas de vitesse, gestion des touches de fonction compatibles LGB®
  • RailCom®
• Protocole Märklin® Motorola® :
  • Ancien et nouveau, avec 14 ou 27 pas de vitesse (2 modes, dépend de la disponibilité du décodeur)
• Protocole Selectrix®
• Protocole M4 :
  • Avec reconnaissance automatique
• Adresses :
  • Jusqu’à 9999 adresses pour le protocole DCC
  • Jusqu’à 20 touches de fonction par locomotive
  • Jusqu’à 255 adresses pour le protocole Motorola® (selon la disponibilité du décodeur)
  • Protocole de piste Märklin® Motorola® et DCC pour le contrôle des accessoires électromagnétiques
• Capacité :
  • Jusqu’à 16 384 locomotives, 2 048 aiguillages et 1 024 objectifs d’itinéraire
  • 32 MU (compositions multiples) avec jusqu’à 16 locomotives chacune
  • Jusqu’à 16 trains-navette (aller-retour) en même temps
• Programmation :
  • De tous les modes de service DCC sur piste de programmation, POM (programmation sur la voie principale)
  • De Motorola® et Selectrix® sur piste de programmation

Contenu de la Boîte

• Unité Centrale ECoS
• Stylet pour Écran Tactile
• Alimentation :
  • Tension de sortie réglable de 15V à 21V / 7A (150VA)
• Bornes de Connexion :
  • Pour voie principale et voie de programmation, ECoSniffer
• Manuel d’Instructions Complet

Dimensions

• Dimensions : 37,0 cm x 16,0 cm x max. 9,0 cm

Fonctionnalités Avancées

• Interface Utilisateur et Écran :
  • Grand écran couleur TFT offrant un excellent contraste et une grande lisibilité.
  • Utilisation intuitive avec des symboles et écritures clairement marqués, permettant une manipulation aisée sans stylet.
• Touches de Fonction :
  • 9 touches de fonction par cabine intégrée.
  • Touches d’éclairage et de fonction 1 à 8 indiquant l’état actuel de la fonction via des LED.
• Contrôle des Locomotives :
  • Jusqu’à 31 fonctions par locomotive, contrôlables via l’écran tactile et les boutons d’accélérateur.
  • Compatibilité avec une large gamme de décodeurs de locomotives.
• Gestion des Aiguillages et Accessoires :
  • Panneau de contrôle graphique pour gérer jusqu’à 1420 aiguillages (protocole DCC ou Motorola®).
  • Planification et contrôle des itinéraires : possibilité de regrouper graphiquement les aiguillages et accessoires et de les interconnecter pour créer des itinéraires activés par des contacts de retour ou des clés.
• Fonctionnalités Spécifiques :
  • Exploitation facile des trains navettes : un contact ferroviaire aux deux extrémités de la voie permet à ECoS de gérer les mouvements.
  • Booster intégré : Puissance suffisante pour éviter l’utilisation de boosters externes dans la plupart des cas.
• Système de Bus EcoSlink :
  • Basé sur CAN pour une transmission instantanée et fiable des données à la station de commande.
• Programmation des Décodeurs :
  • Grand écran TFT coloré offrant une interface claire et détaillée pour la programmation des décodeurs.
  • Piste de programmation dédiée pour établir le contact avec les décodeurs.
• Fonction DCC RailCom® :
  • Détection automatique des décodeurs compatibles RailCom® sur la voie principale.
  • Transmission de la position des aiguillages via le SwitchPilot à la station de commande ECoS.
• Compatibilité Étendue :
  • Supporte toutes les variantes de la norme DCC, ainsi que Selectrix®, Märklin®-Motorola® et M4.
  • Contrôle précis des fonctions des décodeurs LokSound grâce aux joysticks intégrés.
• Extensibilité et Mises à Jour :
  • Port réseau pour connexion à un ordinateur, permettant des mises à jour logicielles et une gestion simplifiée via PC.

Pour Qui ?

• Débutants :
  • Utilisation intuitive avec une interface graphique claire.
  • Fonction d’aide intégrée pour une prise en main rapide et sans stress.
• Modélistes Ferroviaires Expérimentés :
  • Programmation avancée des décodeurs et des itinéraires.
  • Possibilités étendues de configuration et de personnalisation.
  • Compatibilité avec l’équipement existant grâce à l’entrée EcoSniffer.
• Exploitants de Réseaux de Voie 1 ou G :
  • Puissance de sortie élevée pour faire circuler plusieurs trains sans besoin de boosters externes.
  • Interactivité complète avec les décodeurs LokSound XL V4.0.

Remplace le Modèle

• Modèle Précédent : ESU 50210

Conclusion

La Nouvelle Centrale ESU ECoS 50220 est la solution idéale pour tous les passionnés de modélisme ferroviaire, offrant une technologie de pointe, une grande facilité d’utilisation, et une compatibilité étendue. Elle permet de gérer un réseau ferroviaire avec une efficacité et une précision inégalées, tout en étant évolutive pour s’adapter aux besoins futurs des utilisateurs.
