Moteur lent aiguillage DCC MTB-DP16

Moteur lent aiguillage DCC MTB-DP16

Économisez en quantité ! Achetez 5 unités et obtenez 5 % de remise, ou franchissez le cap des 10 unités pour profiter de 8 % de réduction. Les remises sont appliquées automatiquement dans votre panier !

Le Moteur Lent d’Aiguillage MTB DP16 est une solution haut de gamme pour les modélistes ferroviaires, offrant des performances exceptionnelles avec une interface DCC intégrée et une commande manuelle. Ce moteur permet de contrôler vos aiguillages via votre centrale numérique tout en offrant un contrôle local en mode manuel grâce à ses 2 entrées bidirectionnelles isolées. Le DP16 est le choix idéal pour des réseaux numériques avancés ou des configurations nécessitant à la fois des commandes DCC et manuelles.

Principales Caractéristiques :

• Interface DCC Intégrée : Contrôlez vos aiguillages directement depuis votre centrale numérique sans décodeur externe.

• Commandes Numérique et Manuelle : Commande DCC avec priorité, et possibilité de commande manuelle via 2 entrées bidirectionnelles isolées (12 V / 4 mA).

• 2 Contacts Auxiliaires (AUX1 et AUX2) :

  • AUX1 : Contact de commutation indépendant (1A) pour l’alimentation ou la signalisation.

  • AUX2 : Sortie dédiée pour l’alimentation de la pointe de cœur (grenouille).

• Mouvement Progressif et Réaliste : Mécanisme à cames et transmission planétaire pour un mouvement lent, fluide et silencieux.

• Réglage Précis de la Course : 4 positions de course ajustables (3,5 mm, 6 mm, 9,5 mm, 12,5 mm) pour une personnalisation complète selon l’aiguillage ou la fonction à contrôler.

• LED d’Indication d’État : Visualisation claire de l’état du moteur pendant son fonctionnement.

• Bouton de Configuration Rapide : Pour un réglage facile et rapide de la course.

Utilisations Typiques :

• Commande d’Aiguillages : Convient à tous types d’aiguillages, avec une commande précise des positions.

• Activation de Signaux Mécaniques : Utilisation pour la gestion des signaux et autres dispositifs de votre réseau.

• Gestion des Passages à Niveau : Permet de contrôler les barrières de passage à niveau en toute simplicité.

• Alimentation de la Pointe de Cœur : Grâce au contact auxiliaire AUX2, le DP16 permet d’alimenter la grenouille.

• Retour d’État Visuel : Permet un retour d’état clair via LED pour indiquer la position ou le statut du moteur.

Nécessite (Non Inclus) :

• Alimentation : 9 à 16 V CC ou CA.

• Centrale Numérique DCC (si utilisation DCC).

• Commutateur ou Bouton-Poussoir (pour usage manuel local).

Caractéristiques Techniques :

• Référence : MTB DP16

• Alimentation : 9–16 V CC ou CA

• Consommation : 150 mA max pendant le fonctionnement

• Dimensions : 40 x 53 mm (identiques au MP10)

• Interface : DCC intégrée

• Réglage de la Course : 4 positions ajustables par goupille interne

• LED Indicateur d’État : Pour un suivi visuel de l’état

• Mécanisme de Mouvement : Moteur silencieux avec transmission planétaire pour un fonctionnement fluide et sans bruit.

Compatibilité des Moteurs MTB :

• MP1 : Petit moteur sans DCC, 3 fils uniquement.

• MP4 : Moteur avec 2 contacts auxiliaires, compatible 2 et 3 fils.

• MP8 : Moteur avec retour de position (feedback), 1 contact + 2x feedback.

• MP10 : Moteur robuste avec 2 fils, 3 fils, et 2 contacts auxiliaires.

• DP1 : Moteur DCC avec 1 contact auxiliaire.

• DP4 : Moteur DCC avec 2 contacts auxiliaires.

• DP10 : Moteur DCC avec 2 contacts auxiliaires et boîtier plus grand.

• DP16 : Moteur DCC avec feedback intégré, 1 contact + 1 retour.

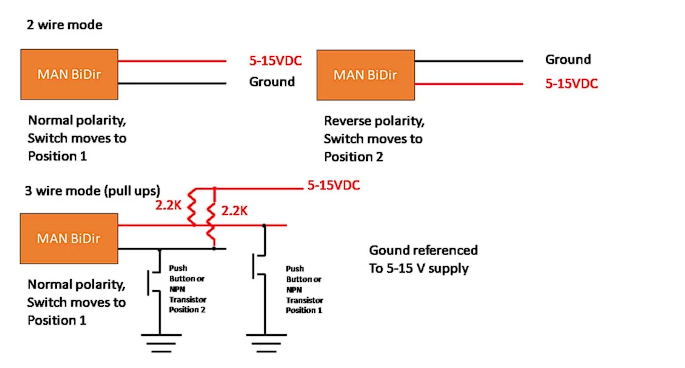

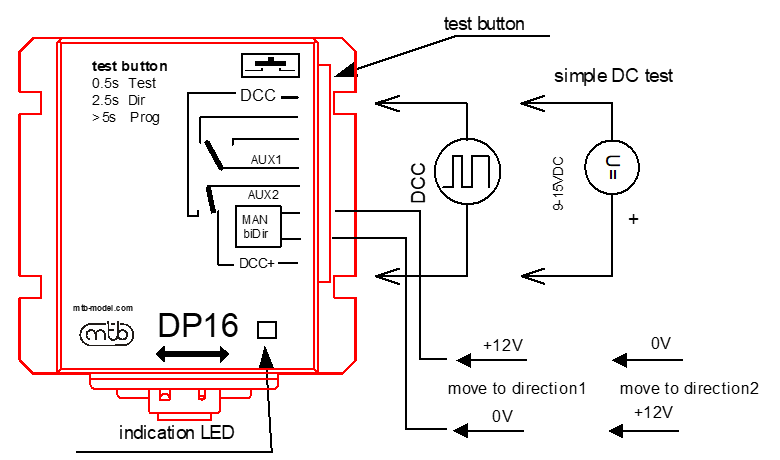

Dimensions et Schémas de Câblage :

Les moteurs MTB DP16 sont compatibles avec plusieurs configurations de câblage 2 fils et 3 fils et sont idéaux pour des réseaux DCC ou des installations manuelles locales. Un schéma détaillé de câblage est disponible pour simplifier l’installation et garantir une intégration fluide.
