Moteur lent d’aiguillage DCC MTB-DP10

Moteur lent d’aiguillage DCC MTB-DP10

Économisez en quantité ! Achetez 5 unités et obtenez 5 % de remise, ou franchissez le cap des 10 unités pour profiter de 8 % de réduction. Les remises sont appliquées automatiquement dans votre panier !

Le Moteur Lent d’Aiguillage MTB DP10 est un moteur de haute précision conçu pour les modélistes ferroviaires exigeants. Ce moteur intègre une interface DCC pour une commande numérique directe, offrant un contrôle fluide et réaliste des aiguillages. Il est équipé de deux contacts auxiliaires indépendants (AUX1 et AUX2), permettant de gérer des fonctions avancées comme l’alimentation du cœur d’aiguille, la signalisation, ou le retour d’état. Idéal pour les réseaux de toutes tailles, du Z à l’O, y compris pour les signaux mécaniques et les passages à niveau.

Principales Caractéristiques :

• Décodeur DCC Intégré : Permet une commande directe depuis votre centrale numérique sans besoin de décodeur séparé.

• 2 Contacts Auxiliaires (AUX1 et AUX2) : Utiles pour l’alimentation du cœur d’aiguille, la signalisation, ou d’autres fonctions.

• Mode de Commande : Fonctionne en mode 2 fils (bouton-poussoir) ou 3 fils (commutateur).

• Course Réglable : Permet de choisir parmi 4 longueurs de course : 3,5 mm, 6 mm, 9,5 mm, et 12,5 mm.

• Mécanisme à Cames et Transmission Planétaire : Offre un mouvement fluide, silencieux et puissant.

• Mécanisme de Fin de Course : Coupure automatique de l’alimentation une fois la position atteinte.

• LED d’indication d’état : Permet une visualisation de l’état du moteur.

• Entrées Manuelles Isolées (12 V / 4 mA) : Pour pilotage local ou test.

• Dimensions Compatibles avec MP10 / Tortoise™ : Avec une hauteur réduite pour une installation simplifiée.

• Consommation d’environ 150 mA pendant le mouvement.

• Installation Simple avec Connecteur Amovible.

Utilisations Typiques :

• Commande d’Aiguillages : Contrôle des aiguillages à 2 positions.

• Activation de Signaux Mécaniques : Utilisation pour commander des signaux sur votre réseau.

• Passages à Niveau : Utilisation pour actionner les barrières de passage à niveau.

• Gestion de Polarité des Pointes de Cœur : Contrôle de la polarité pour une circulation optimale.

• Retour d’État Visuel via LED : Permet d’obtenir des retours d’état via votre centrale ou des indicateurs visuels.

Nécessite (Non Inclus) :

• Alimentation : 9 à 16 V DC ou AC.

• Centrale Numérique DCC (si utilisation DCC).

• Bouton-Poussoir ou Commutateur (si usage analogique local).

Caractéristiques Techniques :

• Référence : MTBDP10

• Alimentation : 9–16 V DC / AC

• Consommation : 150 mA max

• Dimensions : 46 x 42 x 18 mm

• Échelle : Universelle (Z à O)

• Marque : MTB

• Fonctionnement : Numérique DCC ou Manuel

Compatibilité des Moteurs MTB :

• MP1 : Petit moteur sans DCC, 3 fils uniquement.

• MP4 : Moteur avec 2 contacts auxiliaires, compatible 2 et 3 fils.

• MP8 : Moteur avec retour de position (feedback), 1 contact + 2x feedback.

• MP10 : Moteur robuste avec 2 fils, 3 fils, et 2 contacts auxiliaires.

• DP1 : Moteur DCC avec 1 contact auxiliaire.

• DP4 : Moteur DCC avec 2 contacts auxiliaires.

• DP10 : Moteur DCC avec 2 contacts auxiliaires et boîtier plus grand.

• DP16 : Moteur DCC avec feedback intégré, 1 contact + 1 retour.

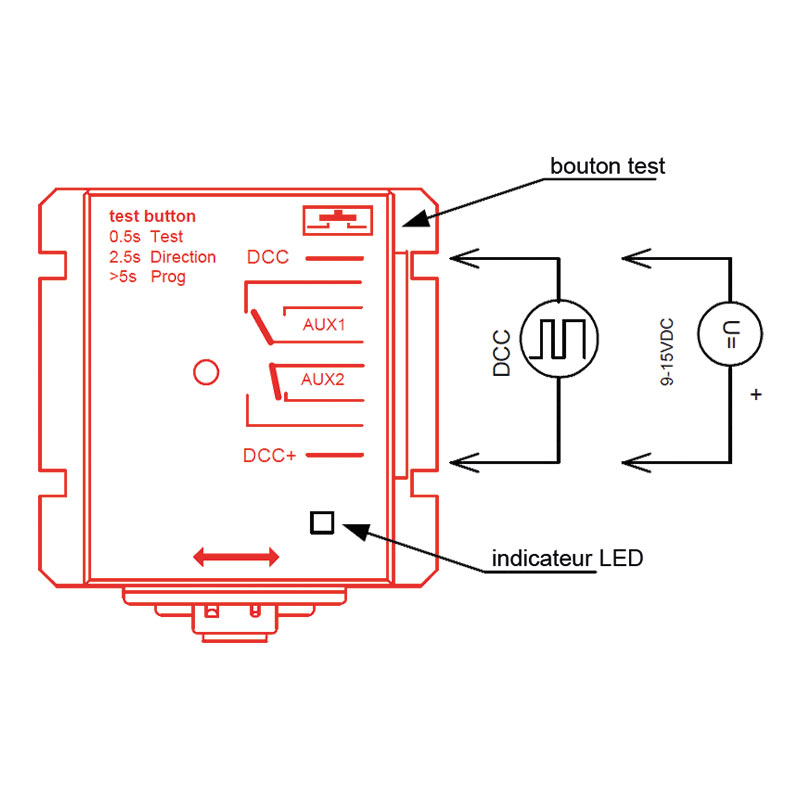

Dimensions et Schémas de Câblage :

Des schémas électriques pour la compatibilité avec les moteurs MTB (MP1, MP4, MP8, MP10, DP16) sont disponibles. Les moteurs MTB sont adaptés aux configurations 2 fils et 3 fils, avec ou sans DCC.
