Moteur d’aiguillage lent MTB-MP10

Économisez en quantité ! Achetez 5 unités et obtenez 5 % de remise, ou franchissez le cap des 10 unités pour profiter de 8 % de réduction. Les remises sont appliquées automatiquement dans votre panier !

Le moteur lent MP10 conçu par MTB Model est un actionneur à mouvement progressif destiné à la commande d’aiguillages miniatures, de signaux mécaniques et d’accessoires ferroviaires bidirectionnels.

Ce modèle combine les caractéristiques des moteurs MP1 et MP5 tout en proposant une compatibilité mécanique avec les dimensions du moteur américain Tortoise by Circuitron, ce qui permet un remplacement direct dans de nombreuses installations.

Compatible avec toutes les échelles du Z au O, le MP10 convient aux réseaux analogiques comme numériques.

Points forts du moteur MP10

• Transmission mécanique optimisée pour un couple élevé

• Mouvement lent et progressif sans à-coups

• Dimensions compatibles avec certains moteurs Tortoise

• Course réglable sur quatre positions

• Connectique débrochable à bornier à vis

• Double contact auxiliaire intégré

• Protection par fusible réarmable

• Consommation électrique réduite

• Fonctionnement silencieux et fiable

Caractéristiques techniques détaillées

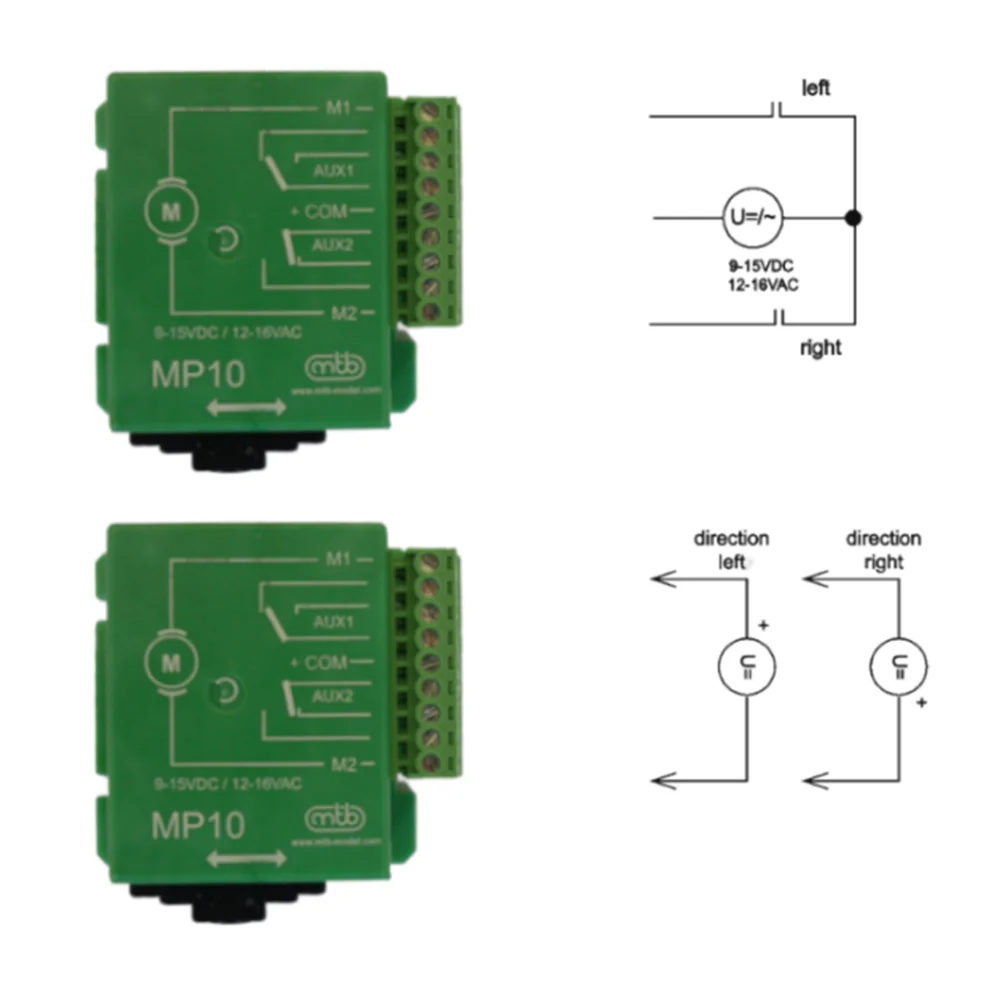

Modes de commande

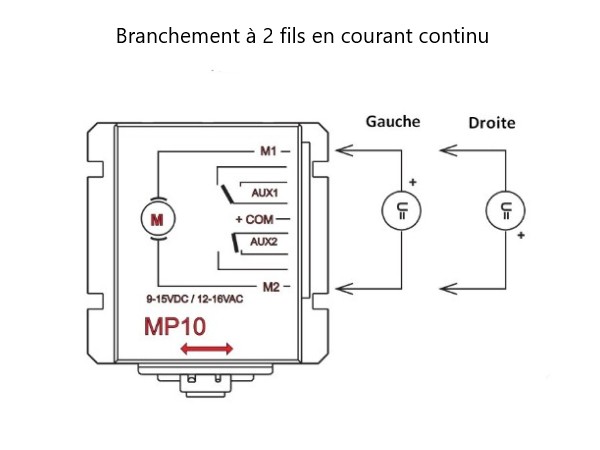

Mode 2 fils – logique Tortoise

• Inversion de polarité pour déterminer le sens du mouvement

• Adapté aux réseaux analogiques ou aux décodeurs délivrant une alimentation stable

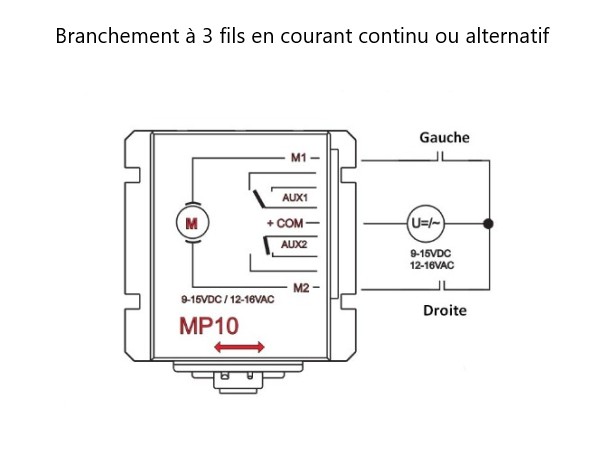

Mode 3 fils – commande solénoïde classique

• Fonctionnement similaire aux moteurs à électro-aimant traditionnels

• Compatible avec certains systèmes existants

Compatibilité DCC

Le MP10 peut être utilisé en commande numérique à condition d’employer un décodeur d’accessoires doté de sorties de type contact sec (relais).

Compatibilité fréquente avec :

• Décodeurs Roco

• Décodeurs ESU

• Décodeurs Lenz

• Décodeurs Digikeijs

• Décodeurs accessoires DCC standards

Attention : le moteur n’est pas recommandé avec les décodeurs délivrant de très brèves impulsions électriques.

Installation et montage

Le montage s’effectue généralement sous le plateau du réseau miniature.

Procédure recommandée :

1. Déterminer la course mécanique nécessaire

2. Fixer le moteur sur un support rigide

3. Raccorder la tige d’actionnement ou la tringlerie

4. Brancher l’alimentation ou le décodeur

5. Tester le mouvement avant exploitation définitive

Prévoir un dégagement mécanique d’environ 10 mm pour le système interne.

Applications possibles

Le MP10 est adapté à la motorisation :

• Aiguillages ferroviaires miniatures

• Polarisation du cœur d’aiguille

• Signaux mécaniques

• Barrières de passage à niveau

• Dételeurs

• Dioramas animés

• Commandes par transmission rigide ou corde à piano

Des ajustements mécaniques peuvent être nécessaires selon le projet.

Éléments non fournis

• Alimentation 9–15 V DC ou 12–16 V AC

• Décodeur DCC compatible relais

• Vis de fixation

• Tringleries ou tiges d’actionnement

• Support de montage sous table

Recommandations d’usage

• Vérifier le réglage de course avant fixation définitive

• Éviter les blocages mécaniques sur la tige

• Installer dans un espace protégé sous le réseau

• Tester la polarisation du cœur d’aiguille après montage

• Utiliser un décodeur adapté pour la commande numérique
