Moteur lent aiguillage à commande DCC MTB-DP4

Moteur lent aiguillage à commande DCC MTB-DP4

Économisez en quantité ! Achetez 5 unités et obtenez 5 % de remise, ou franchissez le cap des 10 unités pour profiter de 8 % de réduction. Les remises sont appliquées automatiquement dans votre panier !

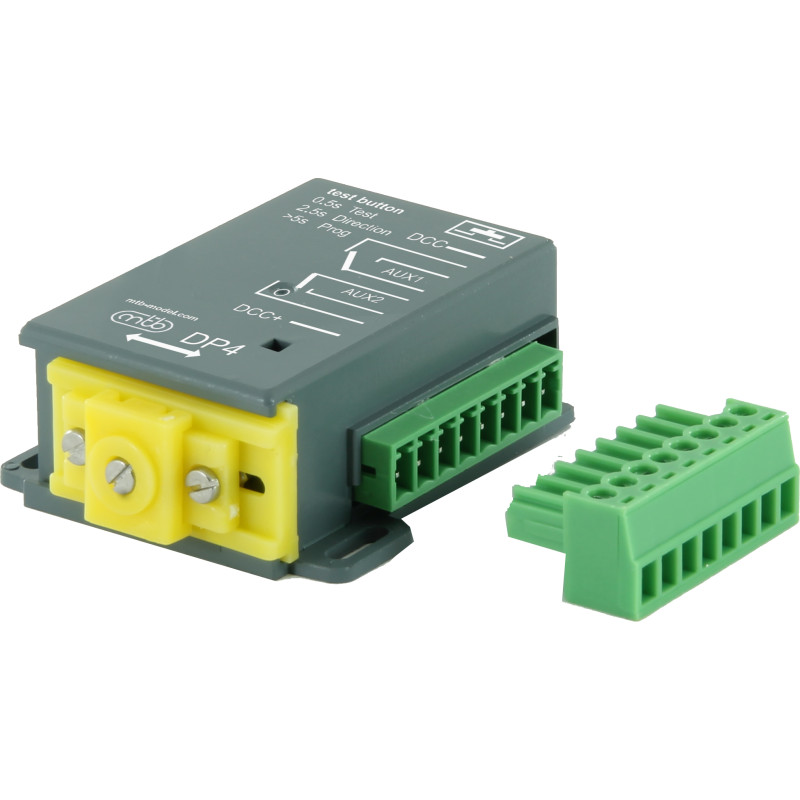

Le moteur d’aiguillage lent MTB DP4 est une version numérique du modèle MP4 intégrant directement un décodeur DCC. Il permet de piloter vos aiguillages depuis une centrale digitale sans avoir besoin d’ajouter un décodeur d’accessoires externe, simplifiant ainsi l’installation du réseau.

Grâce à son mécanisme à cames et à sa transmission planétaire, le DP4 assure un mouvement lent, progressif et silencieux des lames d’aiguillage. Ce fonctionnement réaliste garantit un positionnement précis tout en réduisant l’usure mécanique.

Compatible avec toutes les échelles de modélisme ferroviaire, le DP4 convient aussi bien aux réseaux numériques DCC qu’aux installations analogiques grâce à sa double possibilité de commande.

Points forts

• Décodeur DCC intégré

• Mouvement lent et silencieux pour un rendu réaliste

• Double commande possible : analogique ou numérique

• Course réglable pour différents types d’aiguillages

• Deux contacts auxiliaires intégrés

• Installation simple avec connecteur amovible

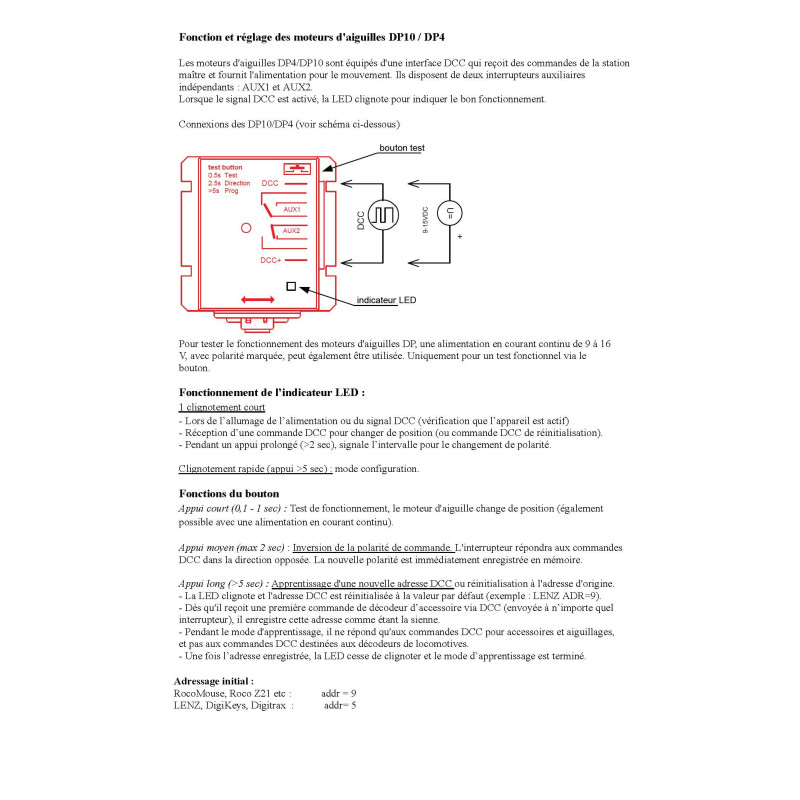

• Programmation rapide via bouton de configuration

Caractéristiques techniques

Modes de commande

Le moteur DP4 peut être utilisé de deux manières :

Commande numérique DCC

• Pilotage direct depuis une centrale DCC

• Programmation de l’adresse via bouton intégré

• Aucun décodeur supplémentaire nécessaire

Commande analogique

• Fonctionnement possible en mode 2 fils ou 3 fils

• Compatible avec les systèmes de commande classiques

Fonctions auxiliaires

Le DP4 dispose de deux contacts auxiliaires inverseurs (1 A) permettant :

• la polarisation du cœur d’aiguille

• la commande de signaux mécaniques

• l’activation d’accessoires du réseau

• le retour d’état de position

Les contacts sont protégés par un fusible réarmable de 0,5 A pour une meilleure sécurité.

Installation

Le moteur s’installe généralement sous le plateau du réseau miniature.

Étapes principales :

1. Régler la course de la tige selon l’aiguillage

2. Fixer le moteur sous la table du réseau

3. Raccorder l’alimentation et le signal DCC ou analogique

4. Programmer l’adresse DCC si nécessaire

5. Tester le fonctionnement avant utilisation

Applications possibles

Le moteur DP4 peut être utilisé pour :

• motorisation d’aiguillages miniatures

• commande de signaux mécaniques

• polarisation de cœur d’aiguille

• automatisation d’accessoires ferroviaires

• dioramas et réseaux numériques DCC

Éléments nécessaires non inclus

• centrale de commande DCC (pour utilisation numérique)

• alimentation 9 à 16 V AC ou DC

• vis de fixation

• tringlerie ou tige d’actionnement

Avantages pour un réseau miniature

• câblage simplifié grâce au décodeur intégré

• mouvement réaliste et silencieux

• grande polyvalence d’utilisation

• compatibilité avec la plupart des systèmes DCC

• installation compacte sous le réseau
